6. Phát triển theo chiều dọc của trục quay máy ép phun đa thành phần

Được biết, Triển lãm K của Đức được tổ chức ba năm một lần là sự kiện về kỹ thuật đúc nhựa hàng đầu thế giới. Trong Triển lãm K năm 2004, nhiều khuôn mẫu đa thành phần quay ngang đã được trưng bày, bao gồm: khuôn xếp chồng quay ngang nhỏ, khuôn lập phương bốn mặt quay ngang và khuôn lập phương bốn mặt quay ngang đôi. Cụ thể, Milacron trưng bày máy ép phun hai màu nặng 250 tấn được trang bị khuôn quay khối đôi, được kết hợp với khuôn hai màu + IML (dán nhãn trong khuôn) + IMA (lắp ráp trong khuôn) + khuôn quay chồng, và đã thu hút rất nhiều sự chú ý. Trong cùng Triển lãm K, Engel đã trưng bày IMM hai thành phần nằm ngang nặng 1.500 tấn với khuôn xếp chồng quay ngang và chức năng nén phun, đồng thời sản xuất cửa sổ trời ô tô bằng kỹ thuật kính PC, mang lại một hướng quan trọng cho sự phát triển trọng lượng nhẹ của ô tô.

Trong Triển lãm K năm 2007, Krauss-Maffei đã trưng bày IMM hai trục nặng 2.300 tấn được trang bị khuôn xếp quay ngang, được sử dụng để sản xuất viền cửa ô tô. Kết hợp với kỹ thuật phun khuôn phản ứng và khuôn xoay, chất nền PC/ABS và kỹ thuật phun trực tuyến PUR ba màu tạo thành lớp bề mặt cảm ứng bằng da bốn màu, sau đó tạo thành mô-đun sản xuất tự động cho viền cửa ô tô với bộ phận xử lý cắt laze, tích hợp quá trình xử lý hậu kỳ phức tạp và thu hút sự chú ý lớn. Cũng trong Triển lãm K, Engel trưng bày IMM hai thành phần nằm ngang nặng 900 tấn được trang bị khuôn xếp quay ngang để sản xuất tựa tay trung tâm ô tô kết hợp kỹ thuật tạo bọt vi mô; Milacron trưng bày IMM hai thành phần nặng 450 tấn với khuôn xếp quay ngang để sản xuất vật liệu liên kết phòng tắm. Demag trưng bày IMM lai hai thành phần nặng 300 tấn được trang bị khuôn xếp chồng bốn mặt quay ngang và kỹ thuật lắp ráp trong khuôn để tạo ra nắp hai lớp. Từ những quan sát trên, sau năm 2000, việc ứng dụng khuôn quay ngang trong máy phun nhiều màu đã mở rộng từ máy 250 tấn lên 2.300 tấn. Vào thời điểm đó, hầu như không có kỷ lục phát triển nào về nội địa hóa các kỹ thuật liên quan ở Trung Quốc.

FCS từ lâu đã quan tâm đến xu hướng phát triển của kỹ thuật đúc khuôn đa thành phần ở các công ty Châu Âu và Châu Mỹ. Theo xu hướng ứng dụng của khuôn nhiều thành phần quay ngang, FCS đã thành lập nhóm dự án IMM hai thành phần nằm ngang vào năm 2009 và phát triển IMM hai thành phần nằm ngang hai trục lăn với các nhà sản xuất khuôn mẫu. Năm 2012, hãng cho ra mắt máy IMM hai thành phần bàn xoay ngang siêu lớn HB-1900R với lực kẹp khuôn 1.900 tấn, là một trong số ít Máy ép phun hai màu siêu lớn ở Đài Loan vào thời điểm đó.

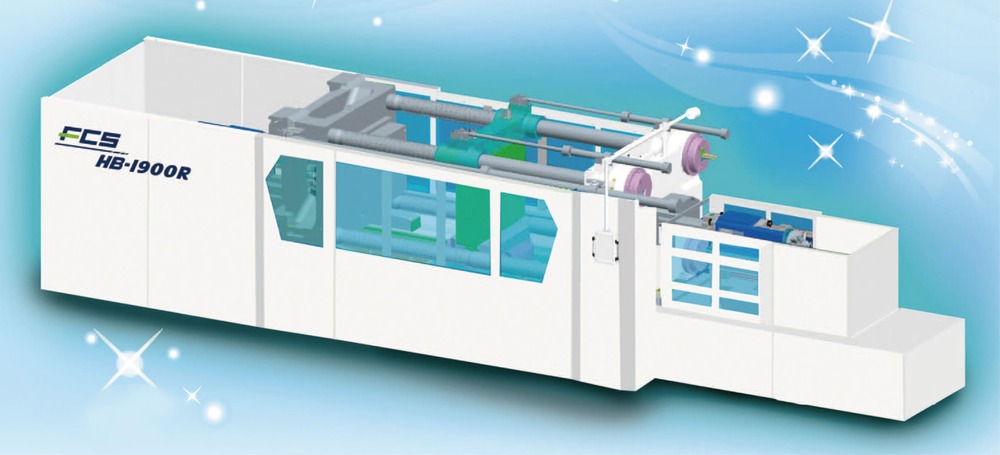

Hình 19-1: HB-1900R, IMM hai thành phần bàn xoay ngang hai trục siêu lớn năm 2012

Mẫu này có hai đặc điểm chính: thứ nhất là bàn xoay nằm ngang và khuôn được gắn ở hai bên của thành bàn xoay trung tâm. Do chuyển động quay ngang nên không có giới hạn trọng lực và cơ chế rõ ràng, cho phép sản xuất hàng loạt sản phẩm khuôn hai thành phần quy mô lớn, đồng thời loại bỏ hiện tượng mài mòn nghiêng của bàn xoay thẳng đứng do trọng lượng khuôn. Thứ hai là các phần tử phun được đặt đối diện theo chiều ngang và phối hợp với cấu trúc bàn quay ngang. So với bàn xoay dọc, phạm vi ứng dụng của khuôn lớn hơn và nó có thể đáp ứng các yêu cầu thiết kế khuôn có hành trình trượt dài hơn. Mô hình này tích hợp nhiều kỹ thuật, bao gồm máy hai trục lăn, IMM hai thành phần, bàn quay ngang, khuôn xếp và tiết kiệm năng lượng servo, đã để lại kỷ lục mới trong kỹ thuật ép phun đa thành phần của Trung Quốc.

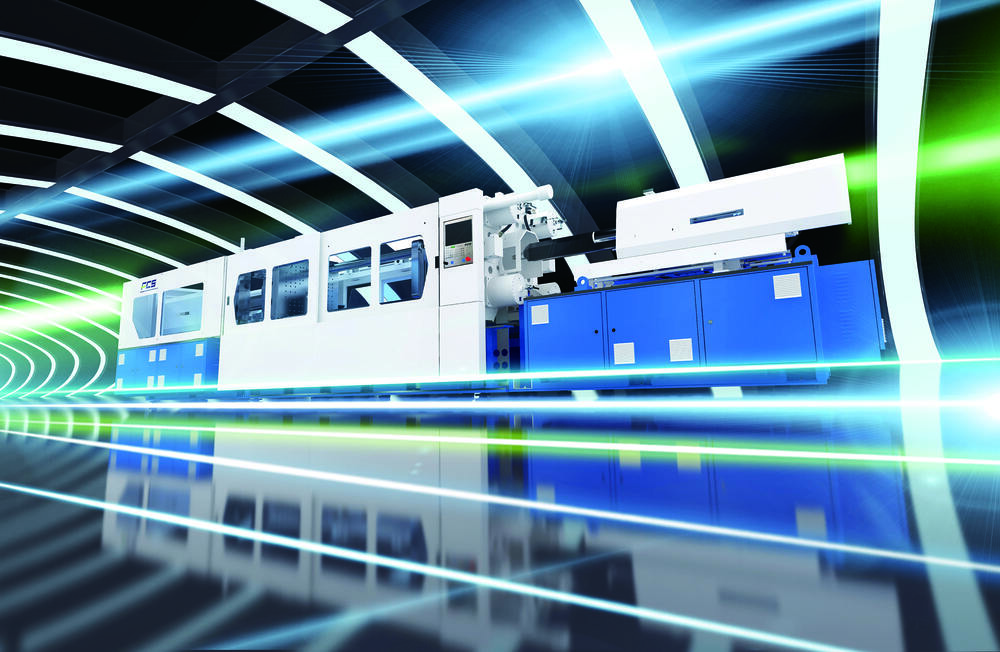

Hình 20-1: Dòng HB-R, IMM bàn quay ngang hai thành phần

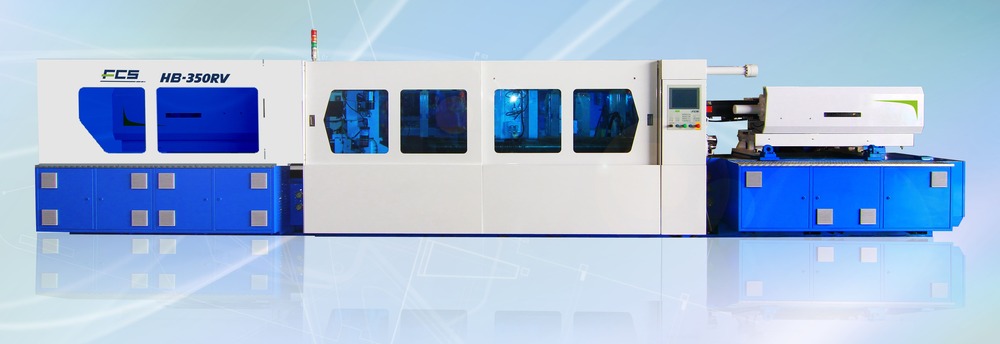

Hình 19-2: HB-350R, Bàn xoay ngang hai thành phần năm 2014

So với IMM hai thành phần bàn xoay dọc, khi kích thước sản phẩm lớn hơn và cấu trúc khuôn phức tạp hơn, việc sản xuất hai thành phần bằng bàn xoay ngang có thể tránh được vấn đề quán tính khi sản xuất bàn xoay dọc và ảnh hưởng của trọng lực, trong đó cho thấy lợi thế ứng dụng rõ ràng. Vì vậy, model này đặc biệt phù hợp với khung TV màn hình phẳng cỡ lớn, trang trí nội ngoại thất ô tô, cửa sổ trời ô tô, cửa sổ góc, vỏ đèn ô tô và các sản phẩm khác.

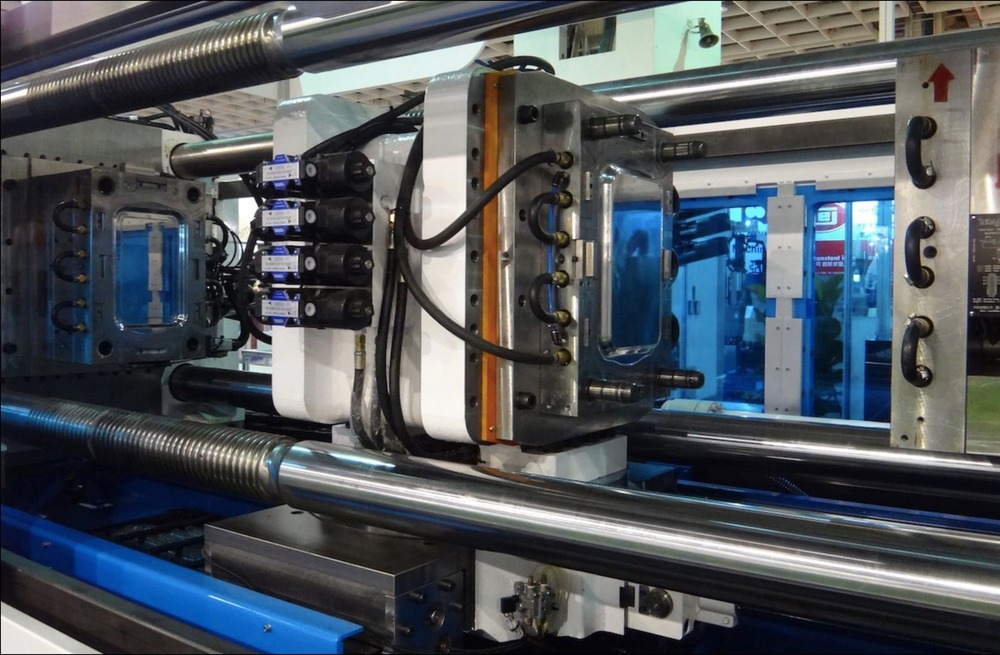

Hình 19-3: HB-350R, sản xuất sản phẩm cửa sổ trời

Ngoài ra, do mô hình áp dụng cấu trúc kẹp khuôn hai trục lăn, hai phần tử phun đối xứng theo chiều ngang và kỹ thuật khuôn xếp chồng, nếu áp dụng để sản xuất các sản phẩm một màu sẽ tăng gấp đôi sản lượng và cải thiện lợi ích đáng kể. Việc ứng dụng vào các sản phẩm khoang sâu cũng cho thấy những ưu điểm vượt trội. Mẫu xe này lần lượt giành được Giải thưởng Sáng tạo Công nghệ Ringier và Giải thưởng Xuất sắc Đài Loan vào năm 2013 và 2017.

Sau đó, tại Triển lãm Đài Bắc 2014 , Triển lãm Quảng Châu 2015 và Triển lãm Thượng Hải FCS 2016 đã trưng bày mẫu bàn xoay ngang HB-350R hai thành phần IMM được sử dụng để sản xuất các sản phẩm cửa sổ trời. FCS đã giới thiệu tới khách hàng kỹ thuật đúc khuôn bàn xoay ngang. Sự ra mắt của mẫu xe này ngay lập tức đã thu hút sự quan tâm và tham khảo ý kiến của nhiều khách hàng, đồng thời vào năm 2014 đã giành được “Giải Đặc biệt” cho Cuộc thi Sản phẩm Đổi mới R&D tại Triển lãm Đài Bắc.

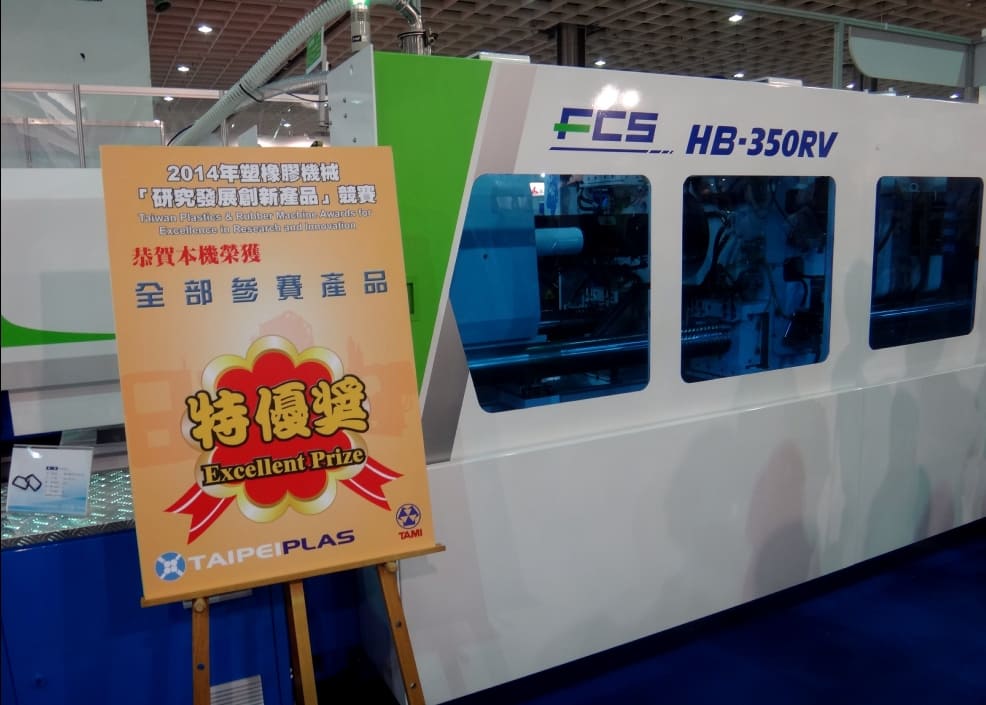

Hình 19-4: HB-350R giành được “Giải thưởng Đặc biệt” trong Cuộc thi Sản phẩm Đổi mới R&D Triển lãm Đài Bắc năm 2014

Để đáp ứng các nhu cầu khác nhau của khách hàng, FCS đã hoàn thành việc sản xuất các mẫu HB-R vào năm 2016 và mở rộng lực khóa chế độ từ 350 tấn lên 1.900 tấn. Năm 2018, IMM bàn quay ngang hai thành phần đã được mở rộng thành mẫu ba màu và bốn màu, giúp mở rộng phạm vi ứng dụng của dòng sản phẩm này và nhận được phản hồi tích cực từ khách hàng.

Hình 20-2: HB-700R, IMM bàn quay ngang hai thành phần

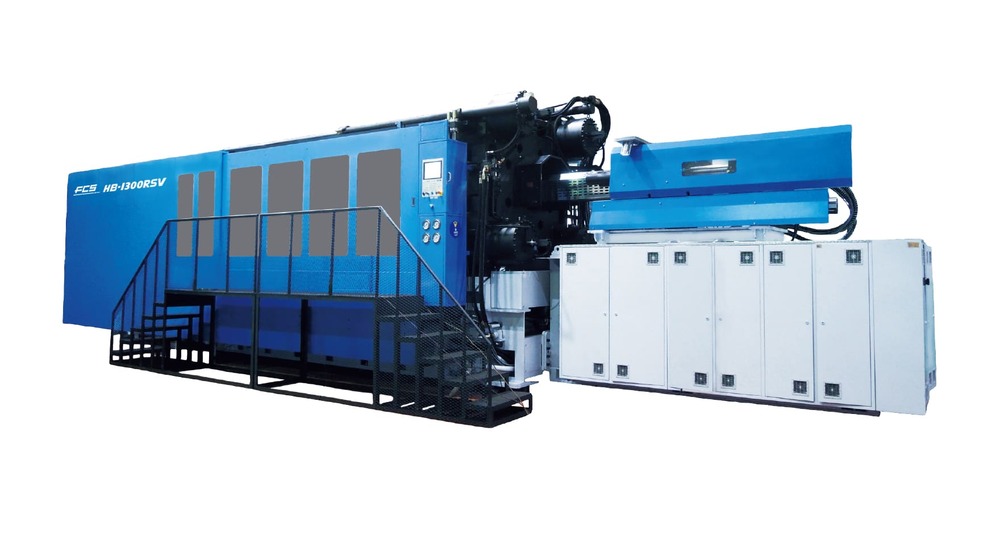

Hình 20-3: HB-1300R, IMM bàn quay ngang hai thành phần

7. Xu hướng phát triển trong tương lai của máy ép phun đa thành phần

Dựa trên các Triển lãm K trước đây ở Đức, trong các Triển lãm K năm 2004 và 2007, sự kết hợp của nhiều ứng dụng khác nhau trong kỹ thuật đúc đa thành phần đã được trình diễn, chẳng hạn như: hai thành phần + IML (dán nhãn trong khuôn), hai thành phần + IMA (trong -khuôn lắp ráp), hai thành phần + khuôn xếp chồng, hai thành phần + khuôn xếp chồng quay + IMA, hai thành phần + IML + IMA + khuôn xếp chồng, hai thành phần + lớp xen kẽ, hai thành phần + Mucell (vi bọt), ba màu + IMA, ba màu + đúc nhúng, hai thành phần + đúc silicon (SIM), phun hai thành phần + phun phụ trợ nước, hai thành phần + phun phản ứng. Tuy nhiên, bàn xoay ngang siêu lớn, IMM điện hai thành phần, trục quay ba màu ba trạm, IMM bốn màu và các sản phẩm công nghệ cao khác cũng xuất hiện ở giai đoạn này.

Nói cách khác, kỹ thuật đúc đa thành phần phải được kết hợp với các kỹ thuật khác để tạo ra hiệu quả cao hơn, trở thành mục tiêu đầy thách thức trong giai đoạn tiếp theo. Những ứng dụng nào trong quá trình phát triển IMM đa thành phần của Trung Quốc trong hơn một thập kỷ đã được bản địa hóa là một câu hỏi đáng để suy ngẫm.

Vấn đề mấu chốt là sự phát triển của kỹ thuật đúc đa thành phần và các thiết bị ngoại vi tự động hóa. Ghi nhãn trong khuôn, lắp ráp trong khuôn, khuôn xếp chồng bốn mặt xoay ngang, tạo bọt siêu nhỏ và đúc silicon đều yêu cầu khuôn và thiết bị ngoại vi liên quan. Do đó, việc tích hợp và đồng phát triển kỹ thuật của IMM, khuôn mẫu và các thiết bị ngoại vi tự động hóa là chìa khóa để phát triển kỹ thuật đúc đa thành phần để hình thành các yếu tố sản xuất tự động hóa cao.

Trong tương lai, IMM đa thành phần có bàn xoay ngang hai trục sẽ tiếp tục phát triển. Đặc biệt, việc áp dụng khuôn xếp chồng bốn mặt quay ngang, kết hợp với các bộ phận truyền động điện, chẳng hạn như bộ phận tiện và bộ phận phun, cũng là cơ sở quan trọng cho IMM đa thành phần có độ chính xác cao và đa chức năng. Với sự phát triển của kỹ thuật IMM thông minh, cân bằng dòng chảy nhiều khoang, kiểm soát sự biến đổi của quá trình phun nóng chảy, giám sát trực tuyến quá trình kẹp khuôn và các ứng dụng kỹ thuật khác giúp IMM đa thành phần hướng tới hiệu suất cao.

Phần kết luận

Nhìn lại quá trình phát triển 35 năm của mình, FCS đã cho ra đời IMM hai màu, ba màu đến bốn màu, từ hai trạm đến đa tác vụ, từ công suất nhỏ đến công suất lớn, từ quay dọc đến quay ngang, từ dẫn động thủy lực đến dẫn động servo, từ máy chuyên dụng đến máy đa chức năng. Khái niệm phát triển cốt lõi của FCS là “dẫn đầu sự phát triển kỹ thuật đúc đa thành phần của Trung Quốc, thúc đẩy ứng dụng kỹ thuật đúc đa thành phần trở thành thương hiệu thay thế tốt nhất cho máy móc nhập khẩu và mang lại hiệu quả cao hơn cho khách hàng”.

Vào tháng 2 năm 2018, Ninh Ba FCS đã tham gia Ủy ban công tác tiêu chuẩn của Hiệp hội máy móc nhựa Trung Quốc và tham gia soạn thảo tiêu chuẩn cho “máy ép phun nhựa đa thành phần” ; Vào tháng 7 năm 2018, để hỗ trợ đào tạo nhân tài chuyên nghiệp cho ngành máy móc nhựa Trung Quốc, Ninh Ba FCS đã cung cấp thiết bị trình diễn thử nghiệm (IMM hai thành phần FB-200R) cho Đại học Công nghệ Hóa học Bắc Kinh, được áp dụng để xây dựng “Nhà máy Máy nhựa Trung Quốc”. Cơ sở trau dồi nhân tài” tại Đại học Công nghệ Hóa học Bắc Kinh.

Hình 21: Đại học Công nghệ Hóa học Bắc Kinh-Cơ sở ươm tạo nhân tài máy móc nhựa Trung Quốc

Vào tháng 10 năm 2018, Tập đoàn FCS và Trung tâm Giám sát và Kiểm tra Chất lượng Sản phẩm Máy Nhựa Quốc gia đã cùng nhau thành lập Trung tâm Khoa học và Công nghệ Máy phun đa thành phần , đồng thời hợp tác đổi mới công nghệ máy phun đa thành phần, xây dựng công thức tiêu chuẩn, nghiên cứu phương pháp phát hiện và phát triển sản phẩm mới . Tòa nhà Đổi mới Công nghệ của Trung tâm sẽ chính thức khai trương vào tháng 5 năm 2019 tại Nhà máy Ninh Ba của FCS.

Hình 23: Trung tâm đổi mới công nghệ đa thành phần của FCS Ninh Ba

Như người xưa vẫn nói, “Rome không được xây dựng trong một ngày”. Mọi thứ không thể vội vàng để thành công. Thay vào đó, chỉ có nỗ lực và kiên trì mới có thể mang lại thành công.

Trong quá trình phát triển IMM hai thành phần hai trục lăn HB-R của FCS, FCS đã thành lập nhóm dự án vào năm 2009 và chính thức tung sản phẩm ra thị trường vào năm 2012. Sau khi khảo sát công nghệ thị trường nghiêm ngặt cũng như tìm kiếm và phân tích bằng sáng chế, họ đã nhiều lần chứng minh các giải pháp kỹ thuật và độ tin cậy, và cuối cùng đã hình thành nên cỗ máy cải tiến độc đáo của mình. Gieo nước mắt ở đâu, hái quả ở đâu. Nó phản ánh lịch sử phát triển của IMM đa thành phần FCS. Nhìn lại những thành tựu và tiến trình phát triển khó khăn đã đạt được trong 35 năm qua, FCS hy vọng rằng các đối tác trong ngành sẽ từ bỏ cuộc cạnh tranh hàng giả, tăng cường đổi mới công nghệ độc lập, nâng cao việc đào tạo các tài năng kỹ thuật đa thành phần và cùng nhau đóng góp nhiều hơn cho sự phát triển bền vững của kỹ thuật đúc đa thành phần ở Trung Quốc.
