4. Phát triển tính năng đa phun của máy ép phun hai thành phần

Như đã đề cập ở trên, sự phát triển của máy ép phun hai màu bắt đầu với IMM hai thành phần. Khi độ phức tạp của sản phẩm tăng lên, nhu cầu về các sản phẩm ba màu hoặc bốn màu sẽ xuất hiện. Nhìn chung, có hai loại IMM ba màu: IMM ba màu hai trạm (thường được gọi là IMM ba màu giả) và IMM ba màu ba trạm (thường được gọi là IMM ba màu thật). Trên thực tế, sự khác biệt giữa hai loại không nằm ở số lượng trạm mà ở phương pháp điều khiển bàn xoay khác nhau dựa trên thiết kế cấu trúc sản phẩm (hai cặp khuôn hoặc ba cặp khuôn). Hai trạm ngụ ý rằng bàn xoay được đặt ở hai vị trí, tương đương với chế độ điều khiển bàn xoay 180° của IMM hai thành phần.

Nói cách khác, hai trong ba phần tử phun của máy phun ba màu hai trạm phun đồng thời vào cùng một cặp khuôn. Do đó, nếu ranh giới của 2 thành phần trong sản phẩm không liền nhau (có thể phun đồng thời vào cùng một cặp khuôn) thì chỉ cần 2 cặp khuôn là có thể cho ra sản phẩm ba thành phần, phù hợp cho sản phẩm hai trạm. máy phun ba màu. Trường hợp ba trạm thì khác. Bàn xoay có thể được đặt ở ba vị trí (120°). Ba phần tử phun của IMM ba màu ba trạm lần lượt phun vào ba cặp khuôn. Do đó, nếu ranh giới của ba thành phần trong sản phẩm liền kề nhau thì IMM ba màu ba trạm sẽ được áp dụng.

Tương tự như vậy, IMM bốn màu cũng có thể được chia thành IMM bốn màu hai trạm và đa tác vụ. Từ góc độ kỹ thuật, yêu cầu về độ chính xác điều khiển của bàn xoay đa tác vụ cao hơn so với bàn xoay hai trạm. Vì vậy, giá thành sản xuất tương đối cao. Vì vậy, không cần thiết phải mù quáng theo đuổi IMM đa thành phần đa tác vụ mà phải lựa chọn giải pháp hiệu quả nhất theo yêu cầu cơ cấu sản phẩm.

Ngay từ năm 2005, FCS đã tung ra thị trường máy IMM ba màu FB-450M. FCS là một trong số ít nhà sản xuất có thể sản xuất máy phun ba màu vào thời điểm đó. Sự ra mắt của mẫu máy này cũng mở ra con đường phát triển của IMM ba màu trong nước. Với sự phức tạp ngày càng tăng của thiết kế sản phẩm nhiều màu, nhu cầu về IMM ba màu đa tác vụ ngày càng tăng. Vì vậy, từ năm 2010 đến 2017, FCS đã liên tiếp phát triển IMM ba màu cỡ lớn và vừa. Năm 2015, FCS cho ra mắt IMM ba màu ba trạm siêu lớn FB-1900R với lực kẹp khuôn 1.900 tấn và đường kính bàn xoay 2.250mm, là IMM ba màu đa nhiệm lớn nhất trên thị trường và cũng là một cột mốc phát triển quan trọng của IMM ba màu FCS.

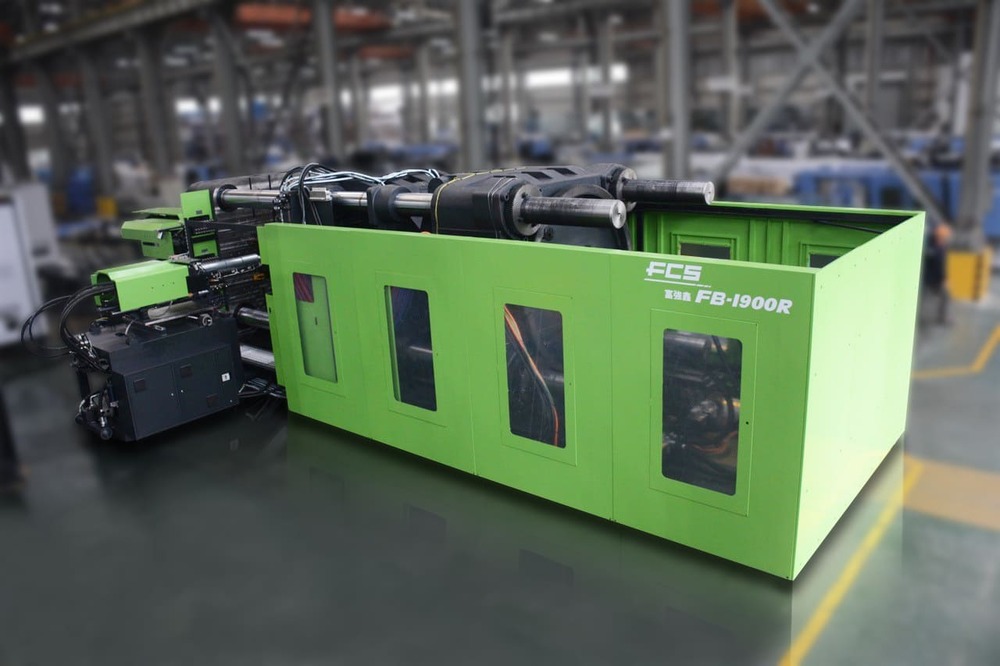

Hình 16-2: FB-1900R, IMM ba màu ba trạm năm 2015

Năm 2017, FCS đã phát triển dòng IMM ba màu đa năng bàn xoay điện với đầy đủ lực kẹp khuôn từ 160 tấn đến 1.900 tấn được sử dụng rộng rãi trên thị trường. Như đã đề cập ở trên, kể từ năm 2015, FCS đã giới thiệu và ứng dụng IMM ba màu đa tác vụ kích thước lớn với lực kẹp khuôn trên 1.000 tấn, khắc phục những khó khăn của quy trình đa thành phần phức tạp trong ngành phụ tùng ô tô Trung Quốc, đồng thời thúc đẩy kỹ thuật đúc đa thành phần trong ngành phụ tùng ô tô Trung Quốc đạt trình độ tiên tiến quốc tế.

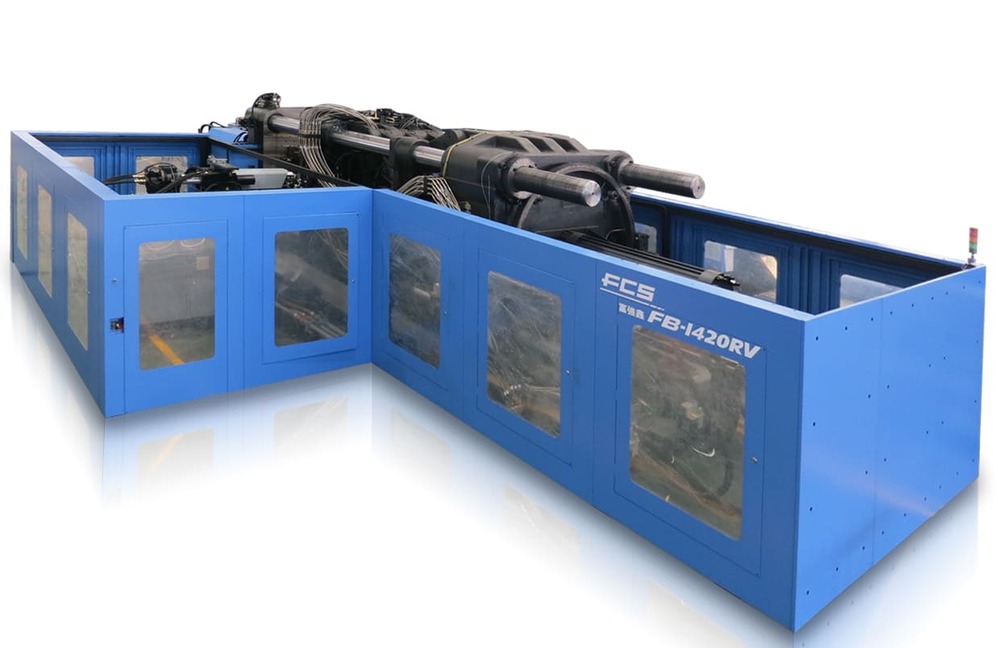

Hình 16-1: FB-1420R, IMM ba màu năm 2013

Về IMM bốn màu, FCS cũng đầu tư rất nhiều nguồn lực nghiên cứu và phát triển. Từ năm 2010 đến 2016, FCS triển khai phát triển IMM hai trạm bốn màu với lực kẹp khuôn từ 1.250 tấn đến 1.600 tấn và đưa ra thị trường. Năm 2018, dựa trên IMM ba màu đa tác vụ, hãng đã giới thiệu IMM bốn màu đa tác vụ FB-1600R và đẩy IMM đa thành phần kích thước lớn lên đỉnh cao kỹ thuật. Nó đã trở thành sản phẩm chính của IMM đa thành phần kích thước lớn FCS.

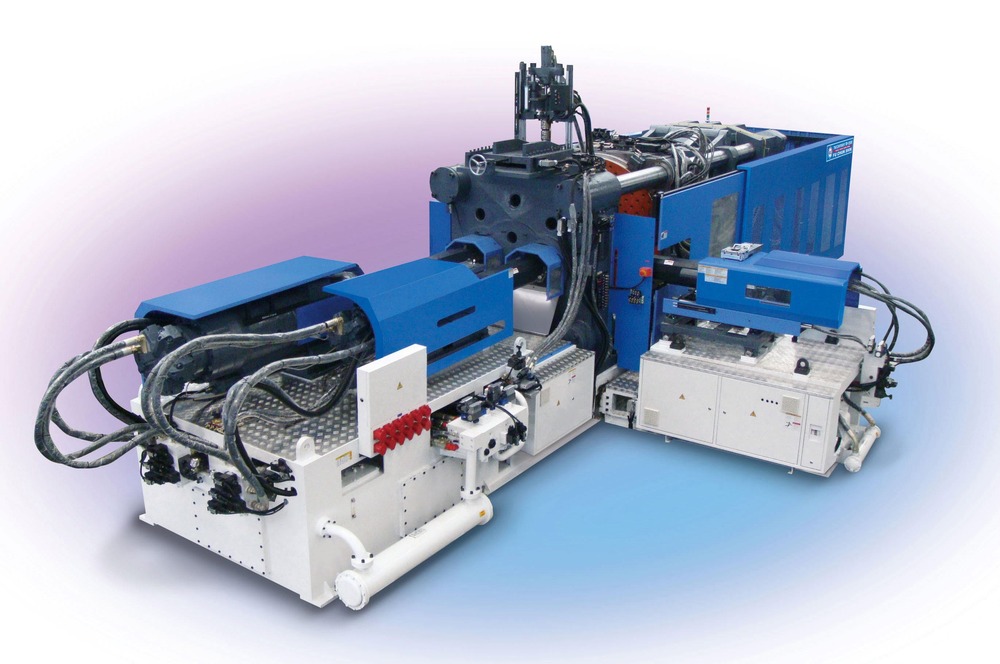

Hình 15: FB-1250R, IMM bốn màu cỡ lớn đầu tiên năm 2010

Định nghĩa mô hình phun của máy ép phun đa thành phần:

Với sự phát triển của máy phun nhiều thành phần từ máy phun hai màu, máy phun ba màu đến máy phun bốn màu, cùng với sự thay đổi của bàn xoay dọc và ngang, cấu hình của các phần tử phun đã được đa dạng hóa. Để thuận tiện cho việc giao tiếp và tránh hiểu lầm, FCS đã tóm tắt các cấu hình khác nhau được phát triển trong năm 2017 và lần đầu tiên đề xuất định nghĩa về mô hình phun đa thành phần.

Trong trường hợp IMM hai thành phần, có năm mẫu cơ bản bao gồm: P-type (hai phun, song song), L-type (hai phun góc vuông, nằm ngang), V-type (sky-side two- phun, dọc), loại W (hai phun phía sau, cõng), loại H (hai phun đối diện, đối diện). Dựa trên năm mẫu cơ bản, có thể rút ra định nghĩa về các mẫu tiêm của IMM ba màu và bốn màu, tổng cộng có 19 cấu hình. Các mô hình trên đã được thị trường kiểm chứng. Theo FCS, trong tương lai sẽ có 25 kiểu phun của máy phun đa thành phần.

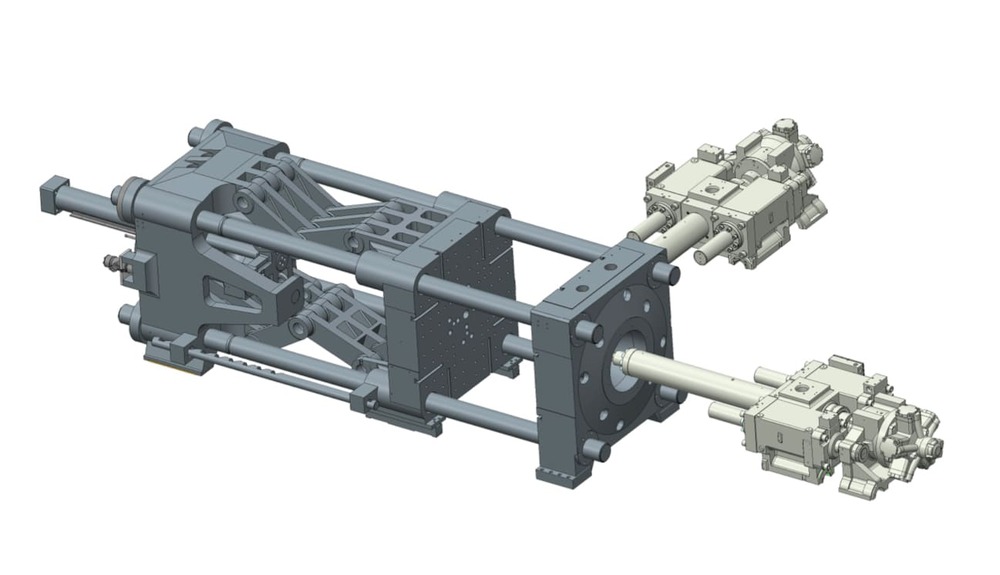

Hình 17-1: Loại P (hai kim phun, song song)

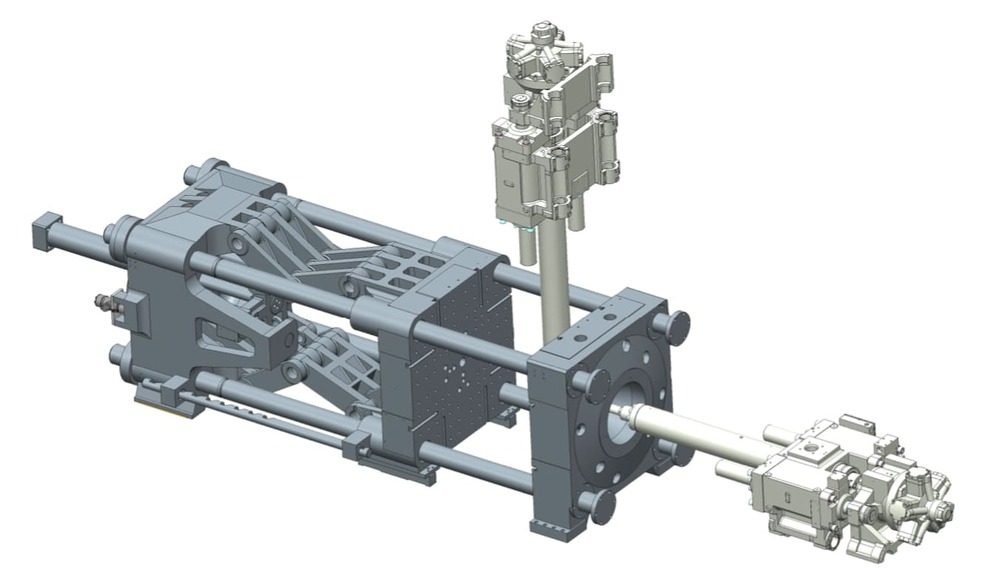

Hình 17-2: Kiểu chữ L (phun hai góc vuông, nằm ngang)

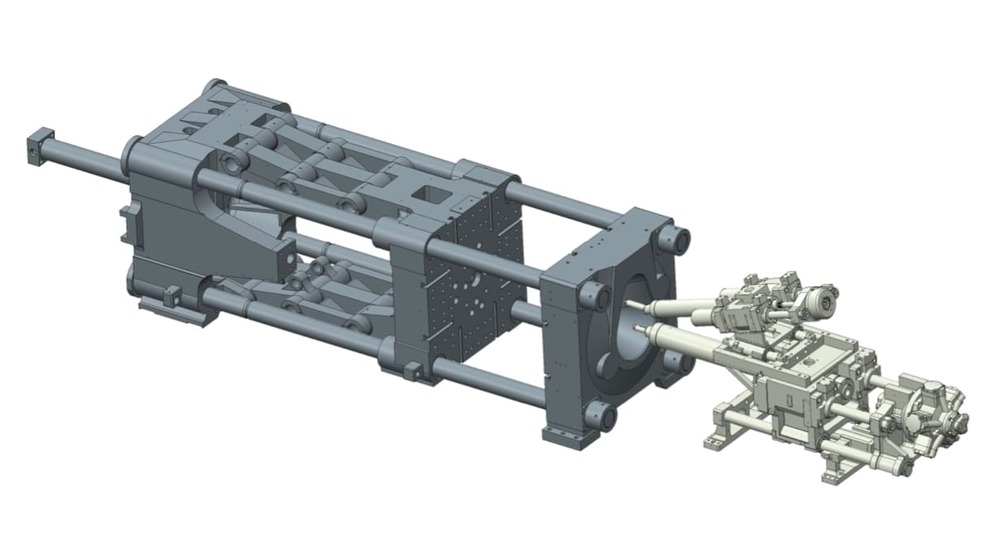

Hình 17-3: Kiểu chữ V (phun hai mặt trời, dọc)

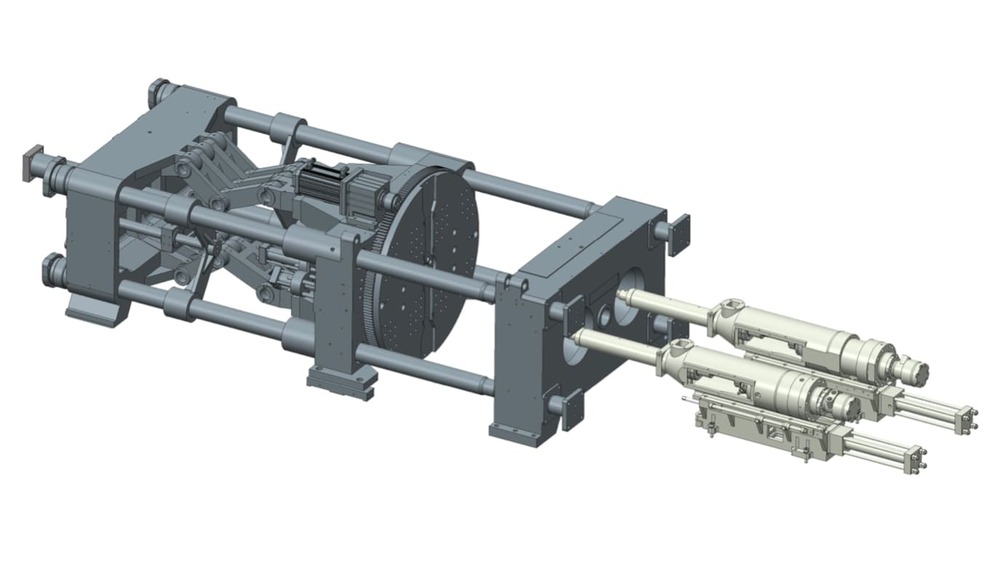

Hình 17-4: Kiểu chữ W (hai mũi tiêm phía sau, cõng)

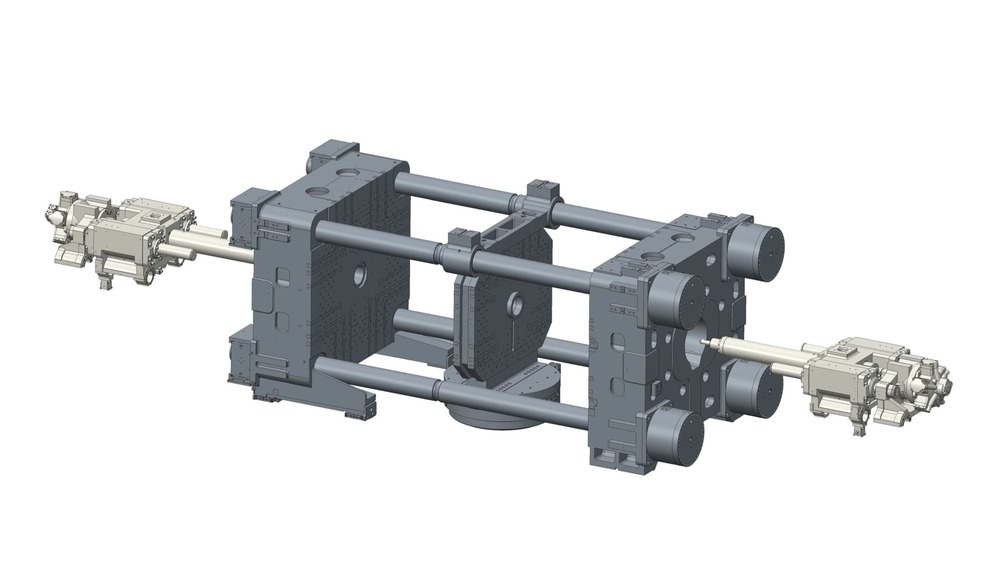

Hình 17-5: Loại H (đối diện hai mũi tiêm, đối diện)

Có thể thấy rằng những thay đổi kỹ thuật và tùy chỉnh của IMM nhiều thành phần vượt xa IMM một màu. Làm thế nào để đáp ứng nhanh chóng nhu cầu sản phẩm đa dạng là chìa khóa của IMM đa thành phần. Mặc dù thiết kế cấu trúc phần cứng bên ngoài có thể dễ dàng được thực hiện nhưng phần mềm bên trong cần được tích lũy kinh nghiệm. FCS đã tích lũy 35 năm kinh nghiệm phát triển kỹ thuật trên IMM đa thành phần, đã bán được hơn 4.500 bộ, phát triển hàng nghìn trường hợp ứng dụng sản phẩm công nghiệp và quy trình kiểm soát, đồng thời hợp tác với các đối tác đa thành phần (nhà đúc khuôn chuyên nghiệp và nhà máy sản xuất khuôn mẫu thử nghiệm) trên khắp Trung Quốc . Cơ sở dữ liệu và mạng lưới hợp tác khổng lồ như vậy đặt nền tảng cho khả năng cạnh tranh mạnh mẽ của IMM đa thành phần FCS. Do đó, FCS không chỉ bán IMM đa thành phần mà còn bán các giải pháp kỹ thuật đúc đa thành phần.

5. Phát triển đa chức năng của máy ép phun đa thành phần

Như đã đề cập ở trên, việc tăng số lượng phần tử phun trong IMM đa thành phần và các chế độ cấu hình khác nhau đáp ứng yêu cầu đúc của các sản phẩm đa thành phần đa dạng. Việc hiện thực hóa chức năng chuyển động phun là chìa khóa thực sự để trang bị cho IMM đa thành phần các chức năng đa dạng và chế độ sản xuất đàn hồi. Từ năm 2014, FCS đã triển khai chức năng chuyển động phun trong IMM đa thành phần cỡ lớn và trung bình với lực kẹp khuôn từ 700 tấn trở lên, làm phong phú thêm mục đích của IMM đa thành phần FCS.

Ví dụ, được trang bị chức năng chuyển động phun, IMM đa thành phần loại LV sẽ có thể nhận ra một màu, hai thành phần loại P, hai thành phần loại L, hai thành phần loại V, L- chức năng đa thành phần loại, đa thành phần loại V, đa thành phần loại LV và đa thành phần loại LV. Đối với những công ty có sản phẩm đa dạng thì máy đa năng là sự lựa chọn tuyệt vời. Trong ngành công nghiệp đèn ô tô, cấu hình của các bộ phận phun cho phép một IMM đa thành phần đáp ứng đồng thời các yêu cầu sản xuất đèn đầu và đèn hậu ô tô.

Trong năm mẫu IMM hai thành phần cơ bản, IMM hai màu loại H là một cấu trúc mới được phát triển trong những năm gần đây. IMM hai màu nằm ngang với bộ phận kẹp khuôn hai tấm và khuôn xếp chồng có thể tăng gấp đôi công suất sản xuất các sản phẩm một màu. Vào năm 2019, FCS đã cho ra mắt máy IMM hai thành phần loại H hai trục lăn siêu lớn HB-2350D , được trang bị hệ thống tiết kiệm năng lượng servo đầy đủ, bộ truyền động trục vít điện (ESD) và điều khiển vòng kín phun phun. Nó được áp dụng cho các sản phẩm hậu cần quy mô lớn và có thể hoàn thành nhiệm vụ sản xuất của hai máy một màu, giúp tiết kiệm năng lượng, giảm diện tích sàn và tăng công suất sản xuất lên hơn 70%.

Hình 18: HB-2350D, IMM hai thành phần loại H hai trục lăn siêu lớn năm 2019

Nhìn chung, các sản phẩm đa thành phần được tạo thành từ các loại nhựa khác nhau. Đúc nhiều lớp của cùng một loại nhựa dựa trên IMM nhiều thành phần là một tiến bộ kỹ thuật hiện đại, áp dụng kỹ thuật đúc nhiều thành phần cho các sản phẩm quang học trong suốt có thành dày, chẳng hạn như thấu kính và khối dẫn hướng ánh sáng, từ đó giải quyết các vấn đề đơn lẻ dài chu kỳ phun và độ co rút không đồng đều.

Kỹ thuật đúc nhiều thành phần có thể được chia thành ba loại theo mô hình kết hợp sản phẩm: đa thành phần, khoảng và bánh sandwich. Năm 2001, FCS đã phát triển kỹ thuật đúc “đồng phun bánh sandwich được hỗ trợ bằng khí”, kết hợp với thiết bị phun được hỗ trợ bằng khí với bộ phận xử lý đồng phun bánh sandwich để tạo thành thiết bị trộn đồng phun được hỗ trợ bằng khí.

Quá trình này là bơm ngay nitơ áp suất cao được tạo ra bởi thiết bị khí đặc biệt vào nhựa đúc đồng phun bánh sandwich để hoàn thành quá trình đồng phun bánh sandwich được hỗ trợ bằng khí, có thể duy trì hiệu suất đúc, giảm biến dạng cong vênh, cải thiện năng suất , giảm chi phí và tăng tính năng của sản phẩm. Kỹ thuật này, kết hợp với hệ thống phun hỗ trợ bằng khí và IMM xen kẽ/khoảng thời gian, có thể tạo ra các sản phẩm có hai tác dụng. Một là cấu trúc trong suốt và rỗng, tạo thành hiệu ứng bề ngoài đặc biệt và làm tăng giá trị gia tăng của sản phẩm; loại còn lại là cấu trúc bánh sandwich và rỗng, giúp giảm trọng lượng, tăng độ bền và giảm chi phí.

Ngoài ra, năm 2017 FCS còn cho ra mắt máy khoảng ba thành phần FB-250C. Ba phần phun phun từ một vòi phun duy nhất, có thể tạo ra các mẫu độc đáo. Nó được áp dụng cho tay cầm thiết bị thể thao và các sản phẩm khác, và rất hiếm ở Trung Quốc.
